CYDA80型大功率云母固定電容器

該系列產品屬于老品結構，環氧樹脂灌封，引出片軸向引出容量。具有高頻損耗小，容量穩定，工作電壓高，功率大等特點，主要用于廣播發射機等相關設備中。

CYDA80型大功率云母固定電容器（工業級）

特點和用途

該系列產品屬于老品結構，環氧樹脂灌封，引出片軸向引出容量。具有高頻損耗小，容量穩定，工作電壓高，功率大等特點，主要用于廣播發射機等相關設備中。

執行標準

Q/MK80-2005《CYDA80型大功率云母固定電容器詳細規范》

工作環境溫度范圍

-40℃～+75℃

型號命名

 CY         DA         80    -   100V   -    D    -  240   -   I（J）

  1            2            3           4             5          6           7

1   云母電容器分類：CY——云母片裝配電容器，

2   結構分類：DA——大功率銅箔卡子結構，

3   外形尺寸代號

4   額定電壓

5   溫度系數組別代號

6   標稱電容量

7   容量允許偏差等級代號

主要電性能指標

■ 耐電壓施加

1.8倍額定直流電壓，持續時間1s~5s，電容器無擊穿、無飛弧。

■ 絕緣電阻

Ri≥1×1010Ω；

■ 電容量

如下表1所示；精度：±2%、±5%；

■ 損耗角正切值

tgδ≤10×10-4

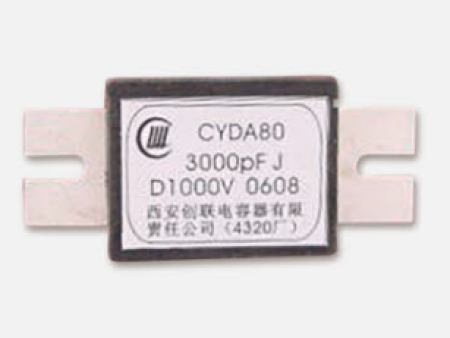

產品外形圖

產品參數和外形尺寸
